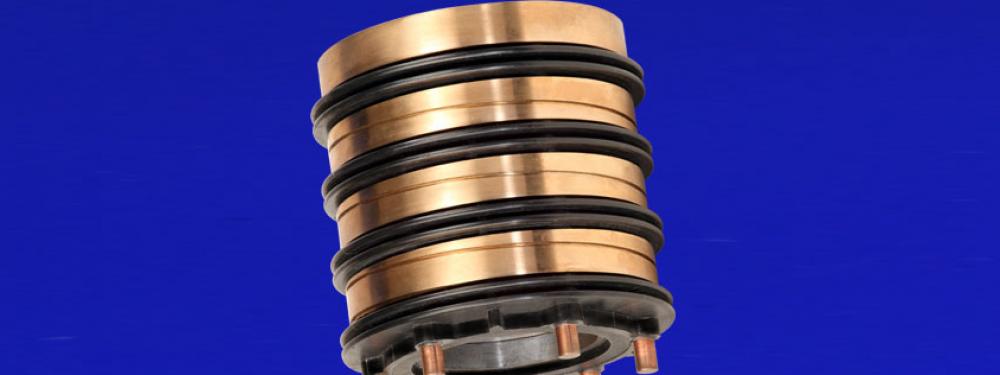

Контактные кольца

Компания Morgan Advanced Materials поставляет литые контактные кольца, щётки и щёткодержатели. В дополнении к разработке новых и высокоэффективных решений, мы также оказываем техническую поддержку по ремонту и восстановлению.

Характерные особенности контактных колец, включают в себя:

Возможности литья и сборки

  • Доступны из нержавеющей стали, медно-никелевом, стальном и бронзовом исполнениях
  • Тестируются с учётом высоких напряжений, на предельных скоростях и в экстремальных температурных режимах и т.д
  • Щетки, держатели и монтажные корзины высокого качества Высококачественные щётки, держатели щёток и сборные установочные коробки
  • Количество колец от 1 до 8
  • Для электродвигателей переменного тока на 550 В и постоянного тока на 600В, внешний диаметр колец составляет от 24 до 750 мм
  • Высокая устойчивость к механическому и температурному воздействиям
  • Отличные диэлектрические свойства
  • Диаметры до 1000 мм
  • Тип изоляции - H

Встраиваемые контактные кольца

Для ваших задач мы поставим  встраиваемые кольца из различных материалов и разных размеров. Ниже приведены примеры.

  • Кольца доступны из нержавеющей стали, в стальном, бронзовом и латунном исполнениях
  • Предварительно тестируются на максимальный износ с учётом максимальных оборотов в экстремальных температурных режимах и т.д
  • Высококачественные оснастка и держатели щёток
  • Индивидуальное проектирование под ваши задачи

Это только лишь малая часть наших возможностей, хотя по факту наш ассортимент гораздо обширнее. Также мы предлагаем новые решения и их сервис с учётом всех ваших пожеланий.

Номер Модель, тип Мощность, МВт Скорость, Об/мин Номинальный ток, A Внешний диаметр, мм Внутренний диаметр, мм
1 DH240 850kw 1000~2000 300 240 79/80
2 DH280 1.5 1000~2000 480 280 119/120
3 DH300 1.5 1500~1800 500 300 119/120
4 DH320 1.5/2 1000~2000 800 320 138/139
5 DH350 2.5/3 1600 1000 350 149/150
6 DH450 6 1170 1800 450 188/190

Литые контактные кольца

Данный раздел содержит информацию о производстве токосъёмных колец, с учётом технологий запрессовки, высокоточного литья и термоусадки с применением стали, нержавеющей стали, меди, бронзы, медно-никелевого сплава, не поддающихся коррозии и окислению. Конструкция с пониженным коэффициентом трения позволяет хорошо отводить ток, при этом у неё высокую производительность и длительный срок службы.

Выпрессовка токосъёмных колец

  • Высокая устойчивость к ударам и вибрации
  • До 200 градусов по Цельсию
  • Высокая устойчивость во влажной среде
  • Скорость вращения до 40 м/c
  • Максимальный диаметр контактных колец 350 мм
  • Максимально полная длина 420 мм

Токосъёмные кольца изготовленные методом литья под давлением

  • Максимальный внешний диаметр 100 мм
  • На 30 % усиленный стекловолокном пластик
  • Максимальная рабочая температура 120 градусов С
