В процессе эксплуатации электродвигателей постоянного тока, им также требуется защита подшипников от воздействия напряжений вала. Емкостные напряжения на валу могут составлять сотни вольт и будут зависеть от скорости привода, которая будет возрастать пропорционально увеличению скорости двигателя.

Шум от подшипника?
Если двигатель подключен к частотно-регулируемому приводу, это может привести к электрическому повреждению.

Проблема

Преобразователи частоты на двигателях переменного и постоянного тока способны создавать электрическое напряжение вала мотора. Если образовывается достаточно высокое количество энергии, она разряжается через подшипники двигателя, тем самым приводя к образованию кратеров, коррозии и деформации. В конечном итоге появляется шум подшипника и его отказ.

Решение.

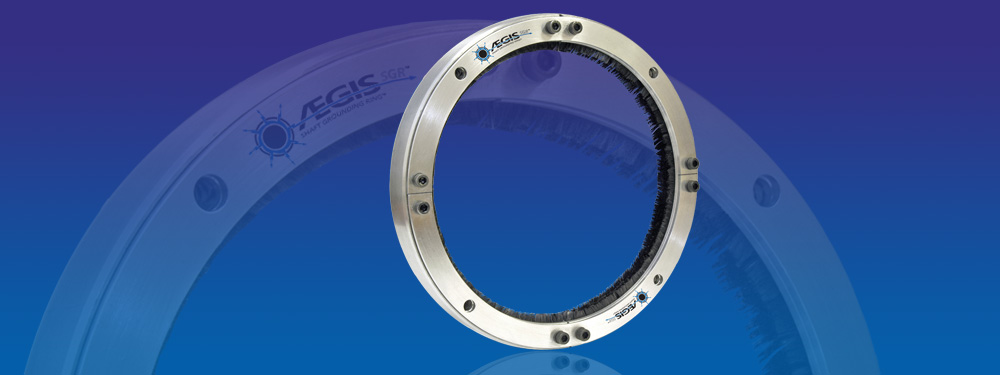

Кольцо заземления вала AEGIS.

Двигатель с защитой подшипников AEGIS®.

Кольцо заземления вала AEGIS® предотвращает разряжение напряжения через подшипники. Токопроводящие микроволокна AEGIS® Ring ™ обеспечивают надежную и долговременную эксплуатацию для любой системы заземления вала.

Для предотвращения негативного влияния разряжения напряжения через подшипники и блуждающего тока на мощных двигателях более 7.5 кВт, рекомендуется установить кольца заземления вала серии AEGIS SGR для электродвигателей постоянного тока.

Рекомендации:

• Для того чтобы избежать поломок подшипников, рекомендуется установить кольца заземления валов AEGIS на приводные подшипники электродвигателей постоянного тока мощностью до 225 кВт. Для электродвигателей постоянного тока более чем 7.5 кВт, также нужен несущий подшипник с изоляцией.
• Для больших электродвигателей постоянного тока мощностью более 225 кВт с высоким напряжением тока, на приводной подшипник электродвигателя требуется установка колец серии AEGIS PRO.
• Для справки, необходимо наличие изоляции несущего подшипника, для предотвращения утечек тока.
